Tableros de distribución
Integración de Equipo Eléctrico Industrial, S.A. de C.V. distribuye y ensambla tableros de alumbrado y distribución, los cuales están diseñados y construidos en base a características técnicas y normas eléctricas vigentes nacionales e internacionales. Contamos con el respaldo de los fabricantes para ofrecer la oferta más competitiva del mercado, además de contar con amplio stock para entrega inmediata y excelentes tiempos de entrega en tableros especiales de las siguientes marcas:
Tableros de distribución Siemens
Tableros de distribución autosoportados Modelo 3WL-PACK
Los tableros autosoportados de distribución tipo 3WL-PACK montaje en piso nos ofrecen una amplia posibilidad de aplicación en sistemas de distribución, pertenecen al programa de fabricación de los tableros normalizados de baja tensión que cumplen con las Normas Eléctricas vigentes en el territorio nacional:
NMX-J-118/1-ANCE-2000 NMX-J-118/2-ANCE-2000 y NMX-J-235/1-ANCE-2000 NMX-J-235/2-ANCE-2000
Los tableros 3WL-PACK de siemens son utilizados en grandes y medianas industrias, centro comerciales y grandes complejos
Los tablero de distribución autosoportados 3WL-PACK incluye un interruptor electromagnético SENTRON 3WL Operación Manual / Montaje Fijo C/Unidad LSIN, un equipo de medición Sentron PAC 3200 y cuenta con un espacio libre de 52” Plg. Para montaje de interruptores termomagnético derivados ED4, ED6, FXD6, JXD6, LXD6, LMXD6 y NXD6.
- Características técnicas principales
- Tensión de operación: 600Vc.a., 3F, 4H,
- Barras principales: Cobre
- Corriente en barras principales: 1200, 1600, 2000, 2500, 3200 y 4000 A.
Tableros de distribución autosoportados tipo FCI, FCII y FCIII
Los tableros autosoportados de distribución FCI, FCII y FCIII montaje en piso nos ofrecen una amplia posibilidad de aplicación en sistemas de distribución, pertenecen al programa de fabricación de los tableros normalizados de baja tensión que cumplen con las Normas Eléctricas vigentes en el territorio nacional:
NMX-J-118/1-ANCE-2000 NMX-J-118/2-ANCE-2000 y NMX-J-235/1-ANCE-2000 NMX-J-235/2-ANCE-2000
Debido a que los tableros autosoportados de distribución FCI, FCII y FCIII cuentan con secciones para interruptor general, zapatas generales y celdas de acoplamiento pueden ser utilizados como tableros principales integrales en plantas industriales, grandes complejos, grandes y medianas industrias.
El diseño de los tableros FCI, FCII y FCIII de siemens permite alojar en su interior interruptores electromagnéticos SENTRON 3WL como principales y derivados y un gran número de interruptores termomagnéticos ED4, ED6, FXD6, JXD6, LXD6, LMXD6 y NXD6 como derivados por lo que es ideal para la protección de líneas contra los efectos de corto circuito y sobrecarga.
- Características técnicas principales
- Tensión de operación: 600 Vc.a., 3F, 4H,
- Barras principales: Cobre
- Corriente en barras principales: 1200, 1600, 2000, 2500, 3200, 4000, 5000* y 6000* A.
Tableros de distribución P4 y P5
El empleo de los tableros P4 y P5 permite la creación de centros de distribución compactos, debido a que pueden agrupar en espacios reducidos una gran cantidad de interruptores termomagnéticos, estos tableros son fabricados de acuerdo a las Normas Eléctricas vigentes en el territorio nacional:
NMX-J-118/1-ANCE-2000
NMX-J-118/2-ANCE-2000
NMX-J-235/1-ANCE-2000
NMX-J-235/2-ANCE-2000
Aplicación de los tableros de distribución P5 y P4 Siemens
Los tableros de alumbrado y distribución P4 y P5 son empleados para seccionar una instalación eléctrica de baja tensión en circuitos derivados de menos capacidad y así poderlos proteger individualmente con interruptores termomagnéticos, de capacidad interruptiva normal o de alta capacidad interruptiva por lo que son muy utilizados en circuitos derivados o principales en proyectos de edificios, comercios y de toda la industria en general.
- Características técnicas principales
- Tensión de operación: 480/277 Vc.a., 3F, 4H,
- Corriente en barras principales tableros P4 400, 600 y 800 A.
- Corriente en barras principales tableros P5 800 y 1200 A.
Tableros de alumbrado y distribución tipo P2
Los tableros de alumbrado y distribución P2 son un nuevo concepto de tableros de distribución de energía, realizados de acuerdo a las Normas Eléctricas vigentes en el territorio nacional:
NMX-J-118/1-ANCE-2000 NMX-J-118/2-ANCE-2000 y NMX-J-235/1-ANCE-2000 NMX-J-235/2-ANCE-2000
Los tableros de distribución P2 están registrados y aprobados por la Norma UL., los interiores bajo el registro E2269.UL67, NEMA PB1, las cajas y los frentes en el E4016.UL50, NEMA 250.
Aplicación de los tableros P2 Siemens
Debido a que los tableros distribución y alumbrado P2 están diseñados para alojar en su interior interruptores termomagnéticos derivados del tipo ED, BL, BQD y QJ son ideales para centralizar líneas de distribución, circuitos derivados y de alumbrado, en instalaciones comerciales e industriales, así como residenciales en donde existe sistemas eléctricos de mediano y gran tamaño.
- Características técnicas principales
- Tensión de operación máxima: 480/277 Vc.a., 3F, 4H,
- Corriente en barras principales: 250, 400 y 600 A.
- Números de circuitos: 42, 54*, 78* y 90*

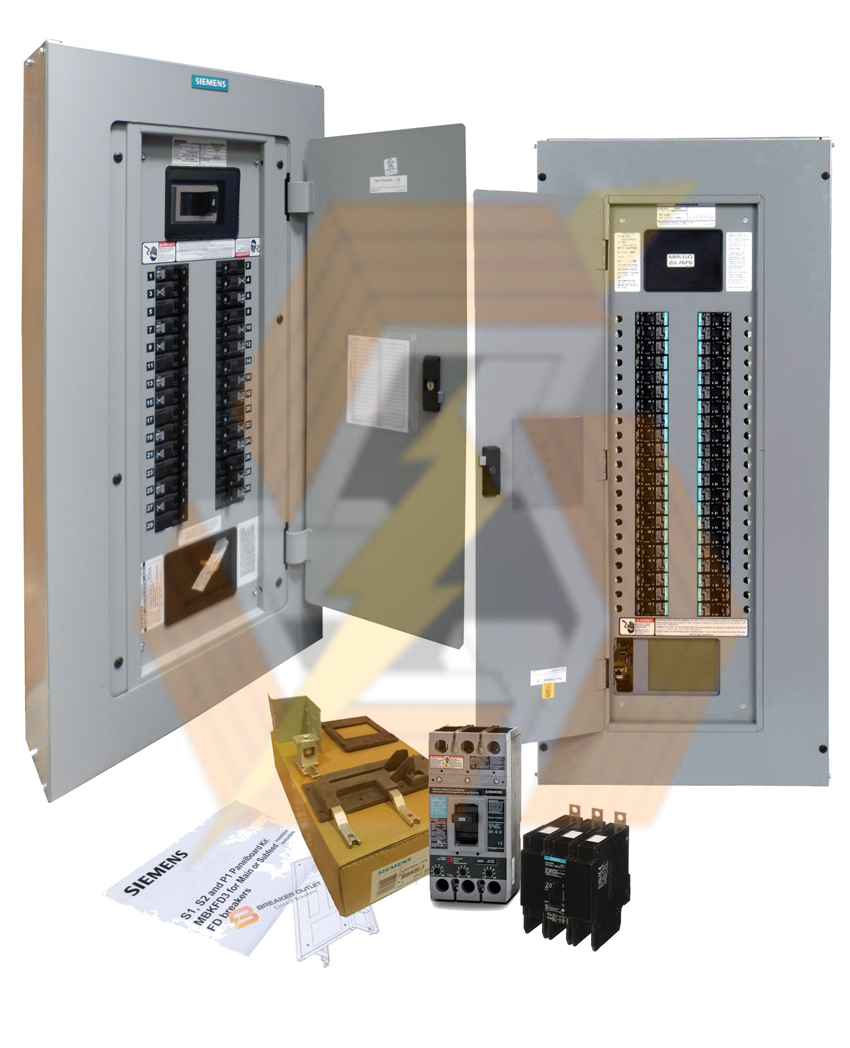

Tableros de alumbrado y distribución tipo P1
Los tableros de alumbrado y distribución tipo P1 (S1) son construidos y diseñados principalmente para ser aplicados en sistemas de iluminación, sin embargo gracias a sus características técnicas son aptos para utilizarse en sistemas de distribución.
Los tableros de distribución P1 cumplen con las normas vigentes en el territorio nacional:
NMX-J-118/1-ANCE-2000 NMX-J-118/2-ANCE-2000 y NMX-J-235/1-ANCE-2000 NMX-J-235/2-ANCE-2000
Además de estar registrados y aprobados por las Normas UL, los interiores bajo el registro E2269.UL67, NEMA PB1, las cajas y los frentes en el E4016.UL50, NEMA 250.
Aplicación de los tableros P1 Siemens
Los tableros P1 son utilizados para la alimentación y protección de circuitos de alumbrado o cargas pequeñas empleando nuestros interruptores termomagnéticos BL, BF o BQD como derivados, BL, BDQ, ED2, ED4, ED6, QJ2,FXD y JXD como interruptores principales. Se recomienda su uso en instalaciones de edificios, centros comerciales, industrias pequeñas y en el área residencial
- Características técnicas principales
- Tensión de operación máxima: 480/277 Vc.a., 3F, 4H,
- Corriente en barras principales: 100, 250 y 400 A.
- Números de circuitos: 18, 30, 42 y 54
Tableros de distribución Schneider

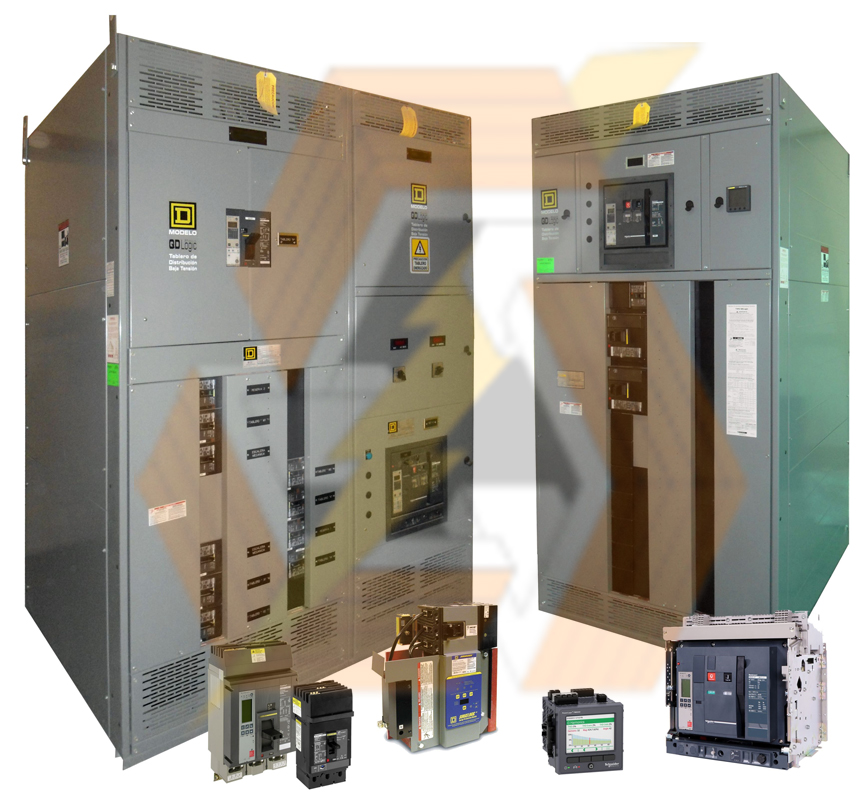

Tableros de distribución marca SQUARE D QDLogic
Los tableros de distribución marca SQUARE D QDLogic son la solución más aceptada y conveniente en distribución de energía eléctrica en instalaciones industriales, comerciales e infraestructura.
Sus diseños estandarizados en 9 tipos de secciones básicas permiten realizar la combinación óptima entre funcionalidad y ahorro de espacio.
Diseñados y construidos de acuerdo a NMX J118/2 los Tableros de distribución tipo auto soportado QDLogic.Cumplen además normas internacionales como UL849 y CSA4543.
Componentes
Los tableros de distribución en Baja Tensión QDLogic integra elementos de protección de altas prestaciones como lo son los interruptores Masterpact NW y NT, los interruptores termomagnéticos PowerPact, equipos de monitoreo PowerLogic, y equipos para la supresión de transitorios SurgeLogic, entre otros.
- Características técnicas principales de los tableros de distribución QDLogic
- Tensión de operación hasta: 600 Vc.a.
- Sistema: 3F 4H
- Capacidad de corriente: 1200, 1600, 2000, 2500, 3200, 4000, 5000 y 6300 A.

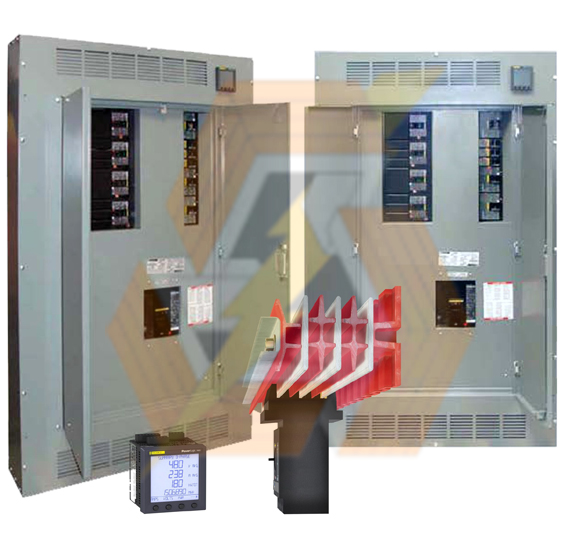

Tableros de distribución I-Line Serie B
Tableros de distribución tipo I-line Serie B
La familia de los tableros de distribución I-Line Square d son utilizados para la distribución o sub-distribución de energía eléctrica en instalaciones industriales o comerciales, en rangos desde 100 hasta 1200 A, proporcionando protección a los usuarios, equipos e instalación eléctrica. Su exclusivo sistema de interruptores enchufables le permite una instalación rápida, segura y flexible.
Los tablero de distribución marca Square D Tipo I-Line toma su nombre del arreglo de bus vertical en configuración sándwich formando una “I”, las barras son soportadas continuamente por aisladores de poliéster reforzados con fibra de vidrio, lo cual le proporciona gran rigidez y aguante.
- Datos técnicos de los tableros I-line Schneider
- Para sistemas eléctricos: De 3 fases - 4 hilos.
- Tensiones de operación máximo: 600 Vc.a., 250 Vc.d.
- Capacidad de corriente: Acometida a zapatas principales: 400 A a 1200 A o interruptor principal 100 A a 1200 A.
Tableros de distribución tipo I-line con interruptor principal
• Tablero I-Line HD100M81B
• Tablero I-Line JG250M141B
• Tablero I-Line LA400M8B
• Tablero I-Line LA400M141B
• Tablero I-Line LA400M181B
• Tablero I-Line MG600M82B
• Tablero I-Line MG600M142B
• Tablero I-Line MG600M182B
• Tablero I-Line MG800M82B
• Tablero I-Line MG800M142B
• Tablero I-Line MG800M182B
• Tablero I-Line PJ1200M223A
• Tablero I-Line PJ1200M223PB
Tableros de distribución tipo I-line con zapatas principales
• Tablero I-Line ML800102B
• Tablero I-Line ML800162B
• Tablero I-Line ML800202B
• Tablero I-Line ML1200223A
• Tablero I-Line ML1200223PB

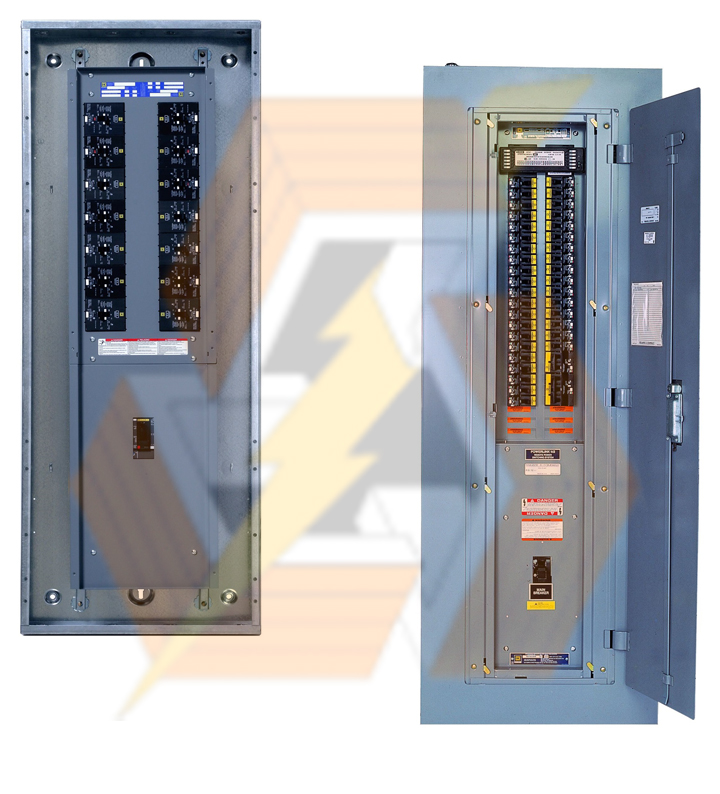

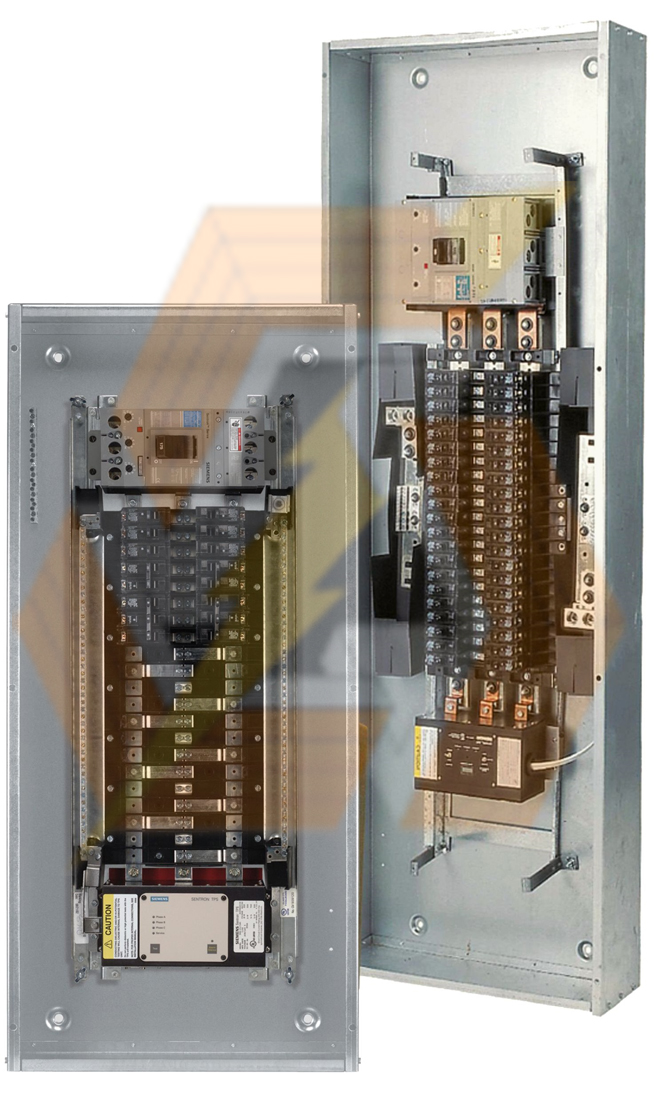

Tableros de alumbrado y distribución NF
Los tableros de alumbrado y distribución NF son utilizados para la alimentación de cargas de alumbrado y receptáculosen instalaciones eléctricas comerciales, industriales y de servicios, con tensiones de operación de 480 Vc.a. Su diseño cumple con los nuevos estándares y requerimientos del mercado, así como con la aprobación de usuarios finales, electricistas, contratistas y distribuidores.
Los tableros de distribución NF es una oferta optimizada para sistemas de 3 fases 4 hilos, que incorpora al nuevo interior serie E1, en acometidas a interruptor principal de 125 a 600 A o zapatas principales de 125 a 600 A.
Las principales aplicaciones del tablero NF son en instalaciones eléctricas industriales y comerciales donde la tensión de alimentación a las cargas es 480 Vc.a. ó 240 Vc.a.
- Datos técnicos de los tableros de alumbrado y distribución NF
- Tensión máxima de operación: 480Vc.a.
- Tipo de sistemas: 1 fase – 3 hilos / 3 fases - 4 hilos.
- Capacidades de corriente nominal: 125 – 600 A. Zapatas Principales. / 125 – 600 A. Interruptor Principal.
- Numero de polos 18, 30, 42, 66 y 84

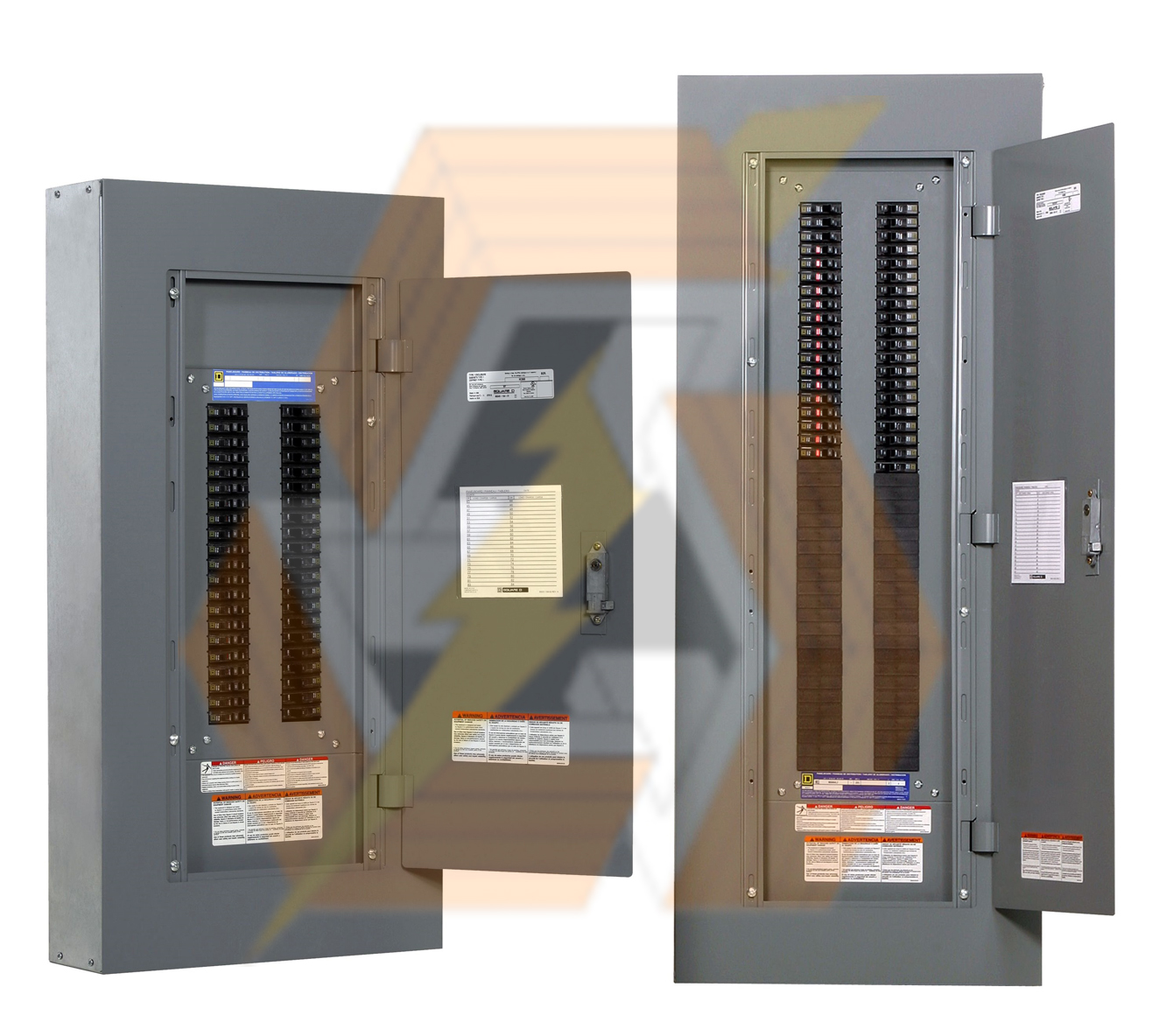

Tableros de alumbrado y distribución NQ
Los tableros de alumbrado y distribución NQ 20” es utilizado para la alimentación de cargas de alumbrado y receptáculos en instalaciones eléctricas comerciales, industriales y de servicios, con tensiones de operación de 240 Vc.a. Su diseño cumple con los nuevos estándares y requerimientos del mercado, así como con la aprobación de usuarios finales, electricistas, contratistas y distribuidores.
La oferta de los tableros de alumbrado NQ 20” es una oferta optimizada para sistemas de 1 fase 3 hilos o 3 fases 4 hilos, con
Las principales aplicaciones de los tableros de distribución NQ son en instalaciones eléctricas industriales y comerciales, donde la tensión de alimentación a las cargas es 240 Vc.a.
- Datos técnicos de los tableros NQ
- Tensión máxima de operación: 240 Vc.a.
- Tipo de sistemas: 1 fase – 3 hilos / 3 fases - 4 hilos.
- Capacidades de corriente nominal: 100 – 600 A. Zapatas Principales. / 100 – 400 A. Interruptor Principal.
- Numero de polos 18, 30, 42, 54, 72 y 84
