TRANSFORMADORES TIPO SUBESTACIÓN

Transformadores de distribución

Integración de Equipo Eléctrico Industrial, S.A. de C.V. Repara ycomercializa una gran variedad de transformadores eléctricos de distribución de diferentes marcas y capacidades. Contamos con stock y excelentes tiempos de entrega.


Comuníquese con nosotros para solicitar una cotización u obtener
más información de los siguientes transformadores:


TRANSFORMADORES TIPO SUBESTACIÓN
TRANSFORMADORES TIPO SUBESTACIÓN
TRANSFORMADORES TIPO SUBESTACIÓN
TRANSFORMADORES TIPO SUBESTACIÓN
  • Transformadores tipo subestación con gargantas


•Transformador tipo subestación
•Transformador tipo estación
•Transformador tipo subestación con gargantas
•Transformadores de distribución tipo subestación
•Transformador tipo subestación de 225 KVA
•Transformador tipo subestación de 300 KVA
•Transformador tipo subestación de 500 KVA
•Transformador tipo subestación de 750 KVA
•Transformador tipo subestación de 1000 KVA
•Transformador sumergido en Aceite mineral
•Transformador sumergido en FR3
•Transformador tipo subestación marca Prolec
•Transformador tipo subestación Prolec de 500 KVA
•Transformador tipo subestación Voltran de 750 KVA


•Transformador tipo Subestación (NMX-J-116-ANCE)
•Transformador Tipo Subestación (NMX-J-284-ANCE)
•Transformador tipo subestación prolec
•Transformadores de potencia tipo estación
•Transformador tipo subestación de 1250 KVA
•Transformador tipo subestación de 1500 KVA
•Transformador tipo subestación de 2000 KVA
•Transformador tipo subestación de 2500 KVA
•Transformador tipo subestación de 3000 KVA
•Transformador sumergido en BetaFluid
•Transformador sumergido en Silicón
•Transformador tipo subestación Prolec de 750 KVA
•Transformador tipo subestación Prolec de 1000 KVA
•Transformador tipo subestación Voltran de 1000 KVA

TRANSFORMADORES TIPO SUBESTACIÓN

Aplicaciones


Tienen su más frecuente aplicación en la industria pequeña, mediana y grande, hoteles, centros comerciales, edificios, hospitales, edificios de oficinas, etc. Se pueden fabricar transformadores con factor K y Sumergido en líquidos biodegradables no flamables: FR-3, BETAFLUID.

Los transformadores tipo subestación cuenta con gargantas de acoplamiento para ser acoplados a las subestaciones eléctricas compactas y a los tableros de distribución autosoportados.

Los transformadores tipo estación se aplican en sistemas con acometida aérea normalmente en centrales de distribución eléctrica y están diseñados para operar a la intemperie.

Tipo Características principales
Capacidades (kVA): 225, 300, 500, 750, 1000, 1250, 1500, 2000, 2500, 3000, etc.
Voltaje Primario (V): 4160, 13200, 13800, 22860, 23000, 33000, 34500, etc.
Voltaje Secundario (V): 220/127, 440/254, 460/266, 480/277, 4160/2402, etc.
Conexión Primaria: Delta o Estrella
Conexión Secundaria: Delta o Estrella
Tipos de Enfriamiento: Natural y forzado (clase ONAN y ONAF); con elevación de temperatura de 55/65°C a 2300


Normas Aplicables:

Para transformadores de 225 KVA a 500 KVA,
Aplican las normas NMX-J-116 y NOM-002/ANCE.

Para transformadores de 750 KVA o mayores
Aplican la norma NMX-J-284.
  • Transformadores tipo pedestal trifásico
TRANSFORMADORES TIPO SUBESTACIÓN


•Transformador tipo pedestal
•Transformador tipo pedestal trifásico
•Transformador tipo pedestal operación radial
•Transformador tipo pedestal operación en anillo
•Transformador tipo pedestal de 30 KVA
•Transformador tipo pedestal de 45 KVA
•Transformador tipo pedestal de 75 KVA
•Transformador tipo pedestal de 112.5 KVA
•Transformador tipo pedestal de 150 KVA
•Transformador tipo pedestal de 225 KVA
•Transformador tipo pedestal de 75 KVA Prolec
•Transformador pedestal radial


•Transformador tipo pedestal CFE K0000-08
•Transformador tipo pedestal NMX-J-285-ANCE
•Transformador Pedestal Trifásico Prolec
•Transformador pedestal norma NMX-J-285
•Transformador tipo pedestal de 300 KVA
•Transformador tipo pedestal de 45 KVA
•Transformador tipo pedestal de 500 KVA
•Transformador tipo pedestal de 750 KVA
•Transformador tipo pedestal de 1000 KVA
•Transformador tipo pedestal de 1500 KVA
•Transformador tipo pedestal de 150 KVA Prolec
•Transformador pedestal anillo

Tipo Características principales
Capacidades (kVA): 225, 300, 500, 750, 1000, 1250, 1500, 2000, 2500, 3000, etc.
Voltaje Primario (V): 4160, 13200, 13800, 22860, 23000, 33000, 34500, etc.
Voltaje Secundario (V): 220/127, 440/254, 460/266, 480/277, 4160/2402, etc.
Conexión Primaria: Delta o Estrella
Conexión Secundaria: Delta o Estrella
Tipos de Enfriamiento: Estándar (65 °C) o Tipo Costa-Cálido (55 °C
Normas Aplicables: CFE K0000-08, CFE K0000-07, NMX-J-285-ANCE, NMX-J-169-ANCE, NOM-002-SEDE.
Aplica certificación ANCE hasta 500 KVA.
Opciones Disponibles: Operación Radial (sólo una fuente de alimentación al devanado de alta tensión).
Operación Anillo (2 fuentes de alimentación disponibles para el devanado de alta tensión).


Aplicaciones

Generalmente son utilizados en fraccionamientos residenciales, desarrollos turísticos y habitacionales, centro comerciales hoteles, hospitales, pequeñas y medianas industrias bajo el concepto de subestación compacta y en aquellos lugares en donde la continuidad del servicio, la seguridad y la estética son un factor determinante.
  • Transformadores tipo poste trifásicos


•Transformador tipo poste
•Transformador tipo poste monofásico


•Transformador Poste Trifásico - Prolec
•Transformador tipo poste Trifásico

Tipo Características principales
Capacidades (kVA): 15, 30, 45, 75, 112.5 y150.
Voltaje Primario (V): 13200, 23000, 34500, etc.
Voltaje Secundario (V): 220/127, 440/254 y 480/277
Conexión Primaria: Delta o Estrella
Conexión Secundaria: Delta o Estrella
Tipos de Enfriamiento: OA en aceite dieléctrico mineral. Con elevación de temperatura de 65°C a 2300 m.s.n.m.
sobre un ambiente promedio de 30°C y máximo de 40°C.
Normas Aplicables: NRF-025-CFE (antes Norma K de CFE), NOM-002/ANCE complementada con las normas
NMX-J-116 ANCE
Aplicaciones: Los transformadores tipo poste trifásicos, son el elemento básico en las redes
de distribución de energía eléctrica, en los fraccionamientos residenciales,
pequeñas industrias y comercios, pozos de bombeos, centro recreativos y zonas rurales.
TRANSFORMADORES TIPO SUBESTACIÓN
  • Transformadores tipo seco en mediana tensión
TRANSFORMADORES TIPO SUBESTACIÓN


•Transformador tipo encapsulado - WEG
•Transformador Tipo seco encapsulado al vacío
•Transformador Tipo Seco VPI


•Transformador en resina epóxica
•Transformador trihal schneider
•Transformadores de resina colada GEAFOL


Tipo Características principales
Capacidades (kVA): Desde de 45 hasta 2500
Voltaje Primario (V): 4160, 13200, 13800, 22860, 23000, 33000 y 34500
Voltaje Secundario (V): 220/127, 440/254, 460/266, 480/277, 4160/2402, etc.
Conexión Primaria: Delta o Estrella
Conexión Secundaria: Delta o Estrella
Tipos de Enfriamiento: Autoenfriados tipo AA o con enfriamiento forzado FA
Normas Aplicables: ANSI, IEEE y NEMA.
Opciones disponibles: Uso interior con gabinete NEMA 1 o NEMA 2. Uso exterior con gabinete NEMA 2R o NEMA 3R.
Devanados de cobre o de aluminio. Elevación de temperatura de 120°C o 220°C
Transformadores para aislamiento factor K4, K13, K20, K30 con pantalla electrostática.
Typo VIP: Este transformador es más económico que el transformador encapsulado,
pero con menor resistencia a los esfuerzos eléctricos y a los efectos del medio
ambiente de trabajo. Las bobinas del transformador son fabricadas bajo un sistema
de impregnación por vacío y presión.
Typo Encapsulado: Este transformador es menos económico que el transformador tipo VPI,
pero tiene mucha resistencia a los
esfuerzos eléctricos y a los efectos del medio ambiente de trabajo.
Las bobinas del transformador están completamente selladas
dentro de una resina especial sin contacto alguno con el medio ambiente.
Aplicaciones: Los transformadores tipo seco de mediana tensión se utilizan en sistemas
eléctricos interiores o exteriores de centros comerciales, bancos, hoteles, hospitales,
edificios de oficinas, fábricas, bodegas, equipos de bombeo y en lugares donde
el nivel de seguridad exige que los transformadores no sean flamables.
  • Transformadores tipo secos en baja tensión


•Transformador tipo seco de propósito generales
•Transformador tipo seco con factor k-20
•Transformador tipo seco en baja tensión
•Transformador tipo seco de 30 KVA
•Transformador tipo seco de 45 KVA
•Transformador tipo seco de 75 KVA
•Transformador tipo seco de 30 KVA Squared
•Transformador tipo seco de 45 KVA Squared
•Transformador tipo seco de 75 KVA Squared
•Transformador tipo seco de 112.5 KVA Squared
•Transformador tipo seco de 150 KVA Squared
•Transformador seco Square d
•Transformador Square d de 75 KVA tipo seco
•Transformador de 225 KVA tipo seco


•Transformador tipo seco square d
•Transformador tipo seco Prolec
•Transformador tipo seco de alta eficiencia (tipo EE)
•Transformador tipo seco de 112.5 KVA
•Transformador tipo seco de 150 KVA
•Transformador tipo seco de 225 KVAV
•Transformador tipo seco de 225 KVA Squared
•Transformador tipo seco de 300 KVA Squared
•Transformador tipo seco de 500 KVA Squared
•Transformador tipo seco trifásico
•Transformador trifásico tipo seco Square d
•Transformador Square d de 45 KVA tipo seco
•Transformador de 75 KVA tipo seco
•Transformador de 150 KVA tipo seco

TRANSFORMADORES TIPO SUBESTACIÓN
Tipo Características principales
Capacidades (kVA): 15, 30, 45, 75, 112.5, 150, 225, 300 y 500
Voltaje Primario (V): 220, 440 y 480
Voltaje Secundario (V): 220/127, 440/254 y 480/277.
Conexión Primaria: Delta o Estrella
Conexión Secundaria: Delta o Estrella
Tipos de Enfriamiento: Autoenfriados tipo AA..
Normas Aplicables: ANSI, NMX-J-351.
Gabinetes: Nema 1, Nema 3R y Nema 12.


Aplicaciones
Los transformadores tipo seco de propósito general tienen múltiples usos en la industria y comercio en general. Habitualmente, se conectan al voltaje de la subestación principal. En muchos casos, este voltaje es de 440 V o 480 V para alimentar la maquinaria en general. Sin embargo, se requieren 220/127 V para servicios generales. Este voltaje se obtiene con la instalación de un transformador tipo seco reductor de voltaje. Otro uso muy común en la industria, es la necesidad de aislar redes eléctricas que contienen armónicas. El transformador tipo seco con factor K es una excelente solución.

Ponemos a su disposición los siguientes servicios para transformadores de distribución

TRANSFORMADORES TIPO SUBESTACIÓN

Pruebas de resistencia de aislamiento (Megger)
Pruebas de relación de transformación (TTR).
Rigidez dieléctrica de aceite para transformadores
Análisis Físico Químicos al aceite del transformador
Proceso de Filtrado y Desgasificado al alto vacío

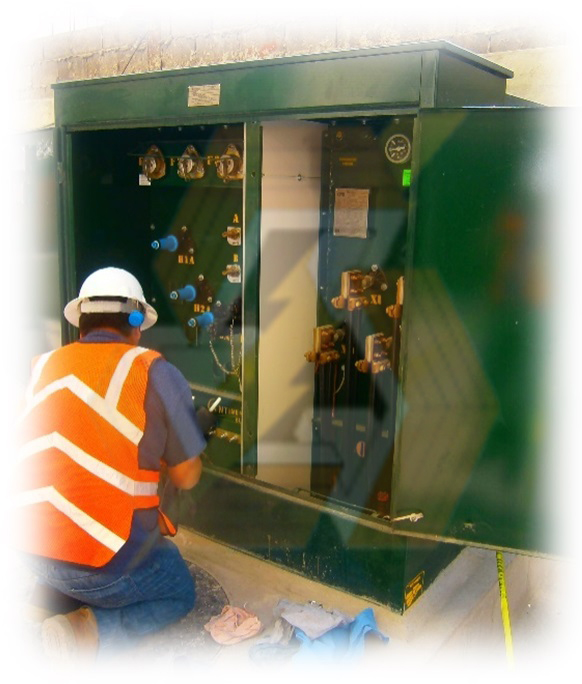

Reparación de transformadores tipo pedestal
Reparación de transformadores tipo subestación
Proceso de Filtrado y Desgasificado al alto vacío
Cambio de empaques a boquillas de transformadores
Cromatografía de gases disueltos en el aceite
Revisión de Cambiadores de Tap's

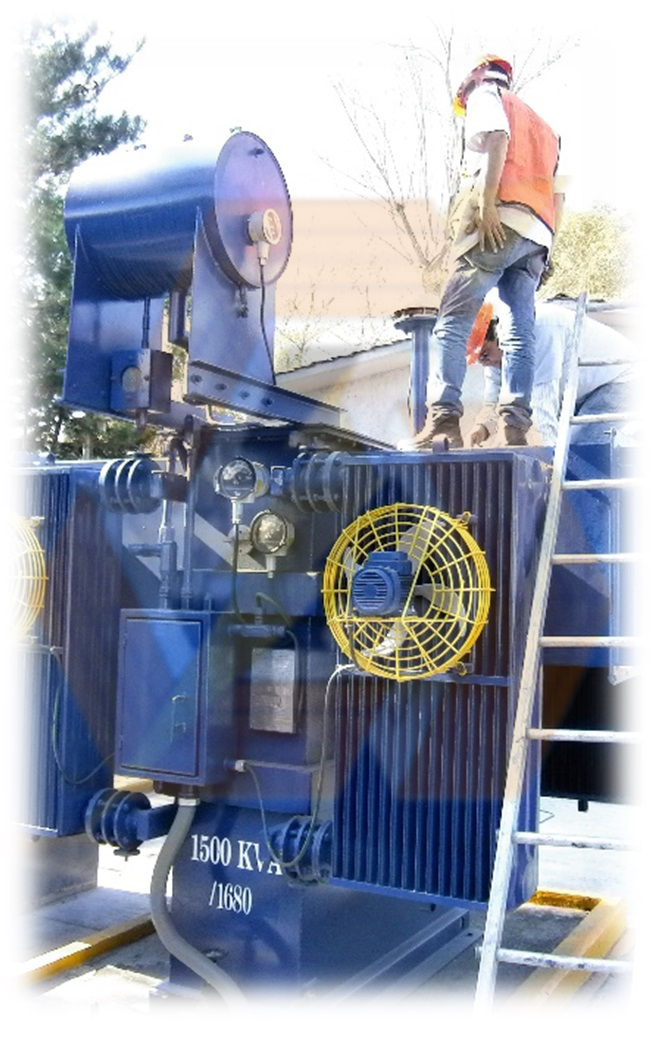

Mantenimiento preventivo y correctivo de transformadores
Filtrado de Aceite a transformadores.
Ajustes de voltajes con cambio de taps a transformadores
Cambio de Aceite Dieléctrico para transformadores
Termografía Infrarroja a instalaciones eléctricas
